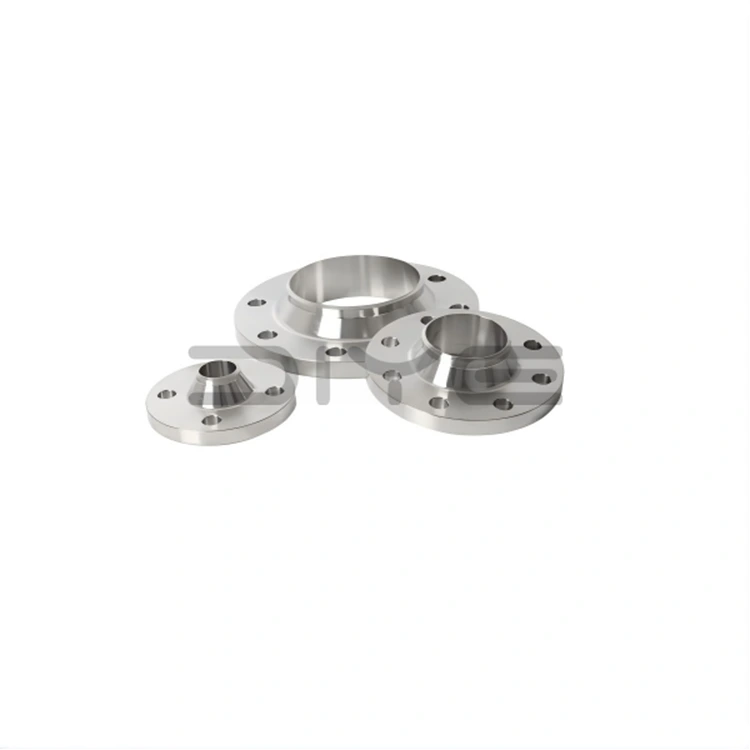

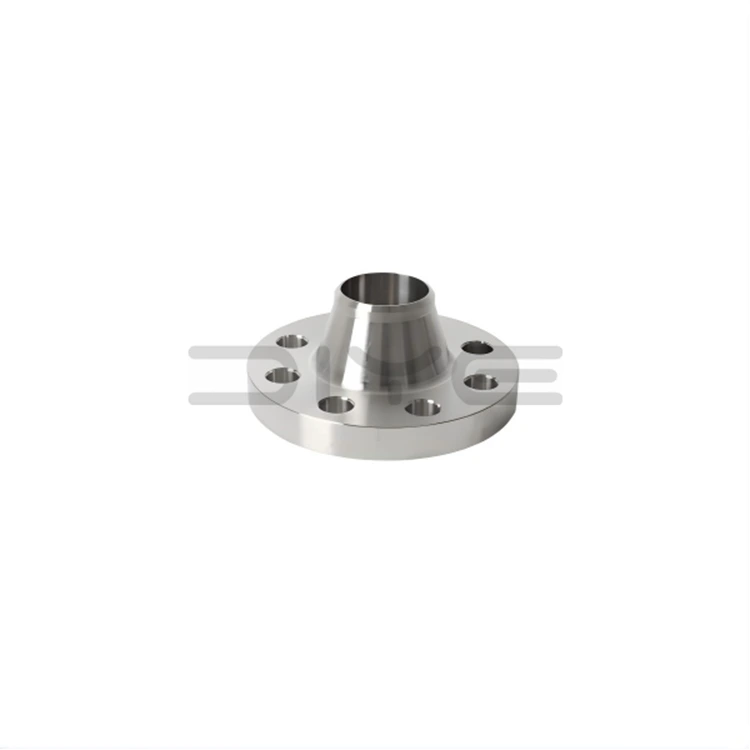

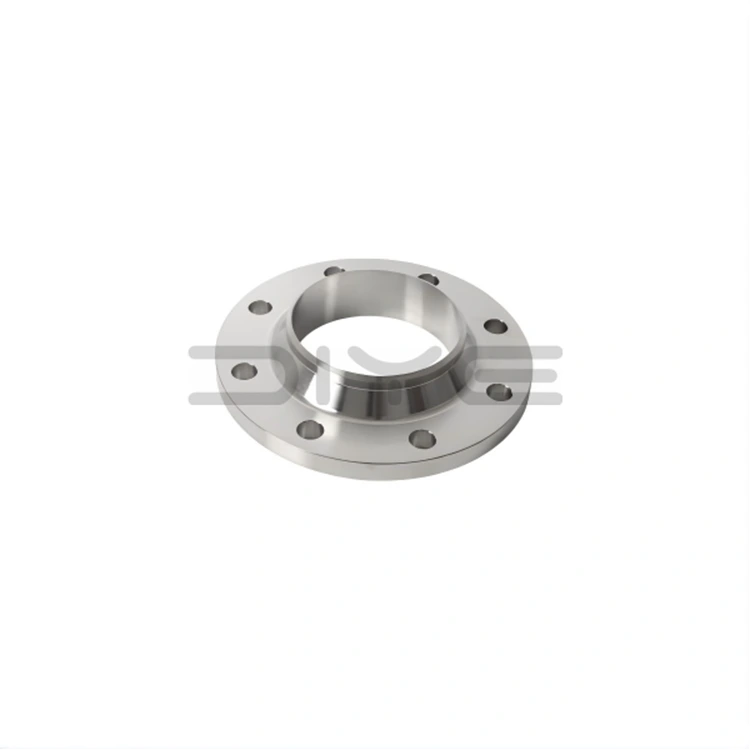

ANSI B16.5 Qaynaq Boyun Flanşı

Hər bir DIYE VALVE ANSI B16.5 Qaynaq Boyun Flanşı ANSI B16.5 və beynəlxalq keyfiyyət standartlarına tam uyğunluğu təmin edərək, ölçü yoxlaması, materialın yoxlanılması, ultrasəs testi və təzyiq testi daxil olmaqla ciddi sınaqlardan keçir. Xammaldan hazır məhsula qədər şaquli inteqrasiya olunmuş istehsal prosesimiz müxtəlif kritik tətbiqlərdə ardıcıl məhsul keyfiyyətinə, izlənilməyə və etibarlı performansa zəmanət verir.

Dizayn və Struktur

1. Standartlara Uyğunluq: Böyük diametrli xüsusi dizaynları dəstəkləməklə 150-dən 2500-ə qədər təzyiq dərəcələrini və 1/2 düymdən 24 düymədək nominal diametrləri (NPS) əhatə edən ANSI/ASME B16.5 standartlarına tam uyğundur.

2. İnteqral Döymə Konstruksiya: ANSI B16.5 Qaynaq Boyun Flanşları, A105 karbon poladı, F304/F316L paslanmayan polad və alaşımlı polad daxil olmaqla, yüksək keyfiyyətli Amerika standart materiallarından düzəldilmiş, hamar keçid qövsü ilə uzun, daralmış, yüksək boyunlu dizayna malikdir.

3. Həssas Sızdırmazlıq Səthləri: Standart qaldırılmış üz (RF), üzük birləşmə üzü (RJ) və üz kobud səthi (MFM) sıx conta uyğunluğu və sızdırmaz performans təmin etmək üçün CNC emal istifadə edərək işlənir.

4. Butt Weld Connection: Boru kəmərlərinə tam nüfuzlu quyruq qaynağı üçün nəzərdə tutulmuşdur, gərginliyin sorunsuz ötürülməsini təmin edir və qovşağın altındakı gərginliyin konsentrasiyasını aradan qaldırır.

Əsas Üstünlüklər

1. Müstəsna Temperatur və Təzyiq Müqaviməti: Ən tələbkar iş mühitləri üçün uyğun olan şiddətli istilik dövriyyəsinə, yüksək təzyiqə, vibrasiyaya və termal sürünməyə tab gətirmək üçün xüsusi olaraq hazırlanmışdır.

2. Daimi Stabil Sızdırmazlıq: Sağlam qaynaqlanmış birləşmələr və dəqiq emal edilmiş sızdırmazlıq səthləri təhlükəli və zəhərli mühitlər üçün vacib olan qalıcı, texniki xidmət tələb olunmayan sızdırmazlığı təmin edir.

3. Üstün Struktur Sərtlik: ANSI B16.5 Qaynaq Boyun Flanşlarının yüksək boyunlu dizaynı əla sərtlik, deformasiyaya qarşı müqavimət və yorğunluq müqavimətini təmin edərək, tsiklik yükləmə altında uzun xidmət müddətini təmin edir.

4. Yoxlanılan və Etibarlı: Tam nüfuz qaynaqları məhsulun keyfiyyətinin ciddi sənaye standartlarına cavab verməsini təmin edərək, dağıdıcı olmayan sınaqlara (NDT) imkan verir.

5. Kompleks Spesifikasiyalar və Sabit Təchizat: Daxili istehsal geniş inventar, vaxtında çatdırılma və qlobal müştərilərə sərfəli məhsullar təqdim etmək qabiliyyətini təmin edir.

Sənaye Tətbiqləri

DIYE VALVE ANSI B16.5 Qaynaq Boyun Flanşları aşağıdakı əsas tətbiq ssenariləri üçün üstünlük verilən standart məhsuldur:

1. Neft və Qaz Sənayesi: Boru kəmərləri, neft emalı zavodları və dəniz platformaları.

2. Kimya Sənayesi: Yüksək temperatur, yüksək təzyiq və aşındırıcı mühit sistemləri.

3. Enerji İstehsalı Sənayesi: Buxar boru kəmərləri, qazan dövrələri və elektrik stansiyasının köməkçi sistemləri.

4. Təzyiqli Gəmilər: Ən yüksək bütövlük tələb edən saxlama çənləri, reaktorlar və texnoloji avadanlıqlar.

5. Yüksək bütövlükdə boru kəmərləri: Yanan, partlayıcı və yüksək zəhərli mayelərin daşınması üçün sistemlər.

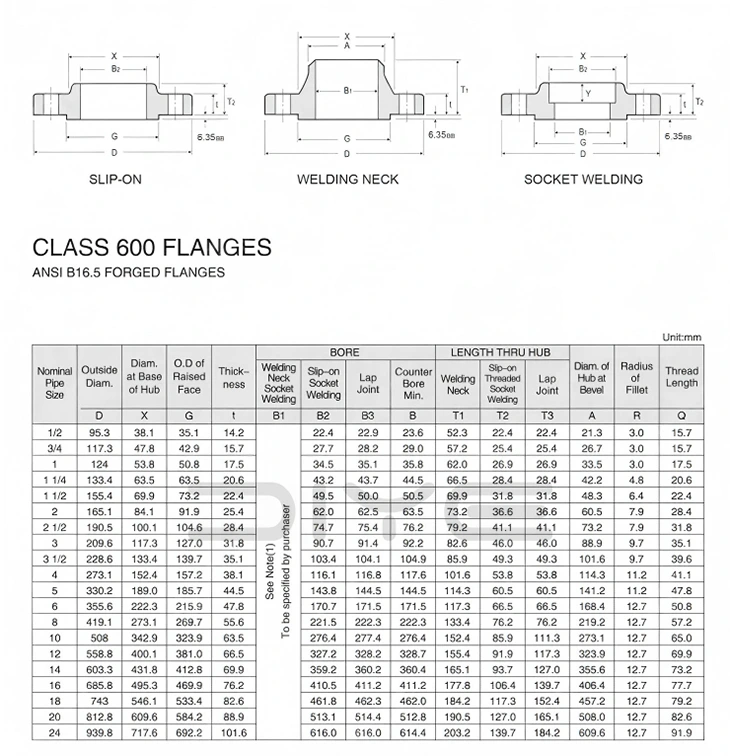

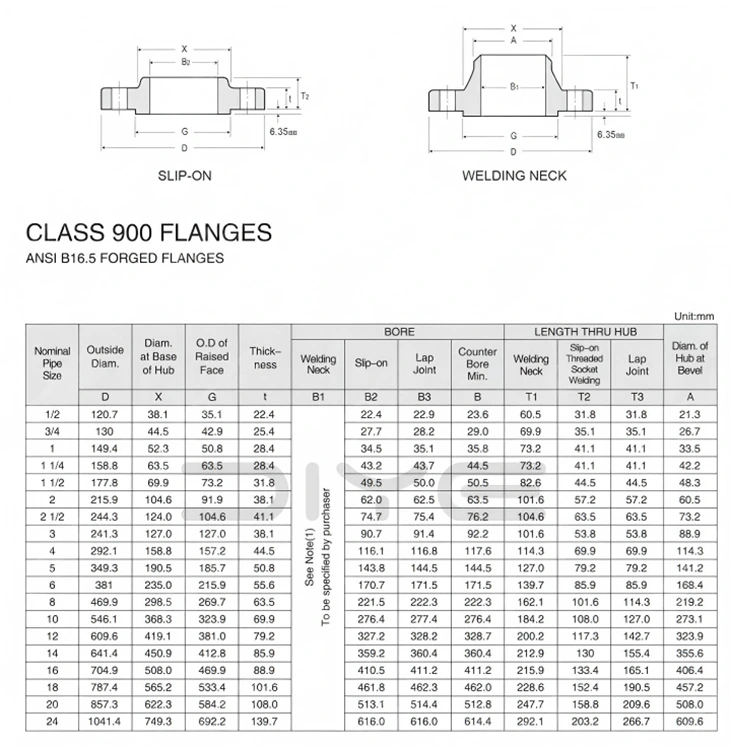

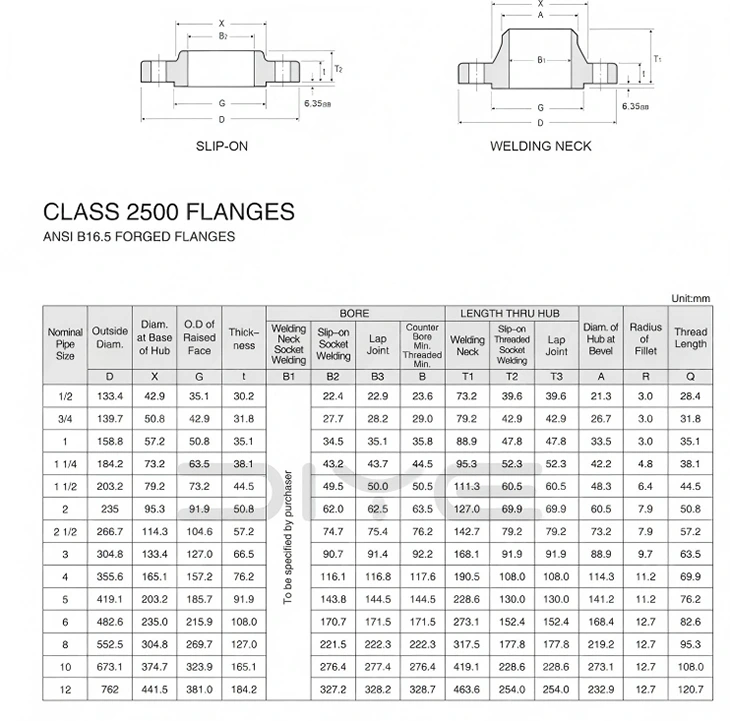

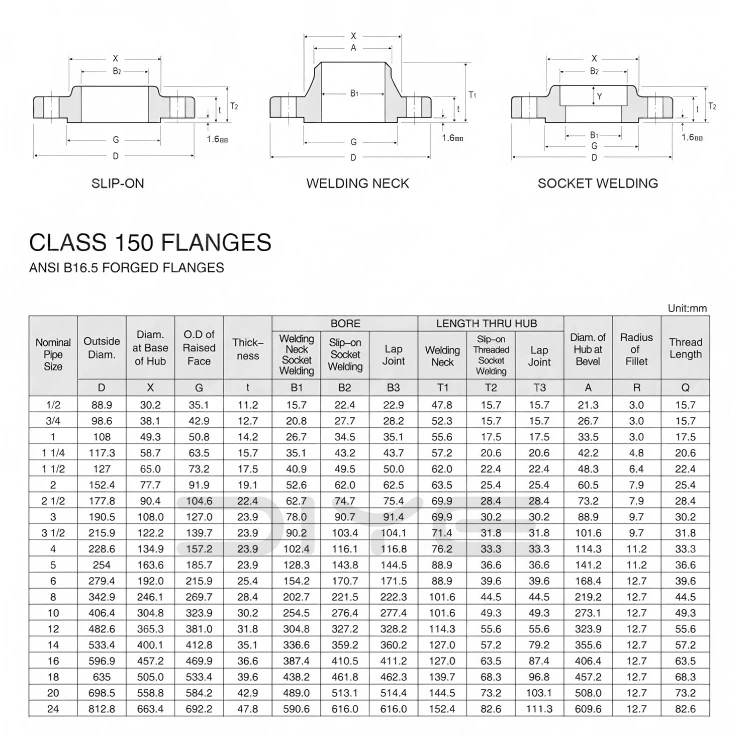

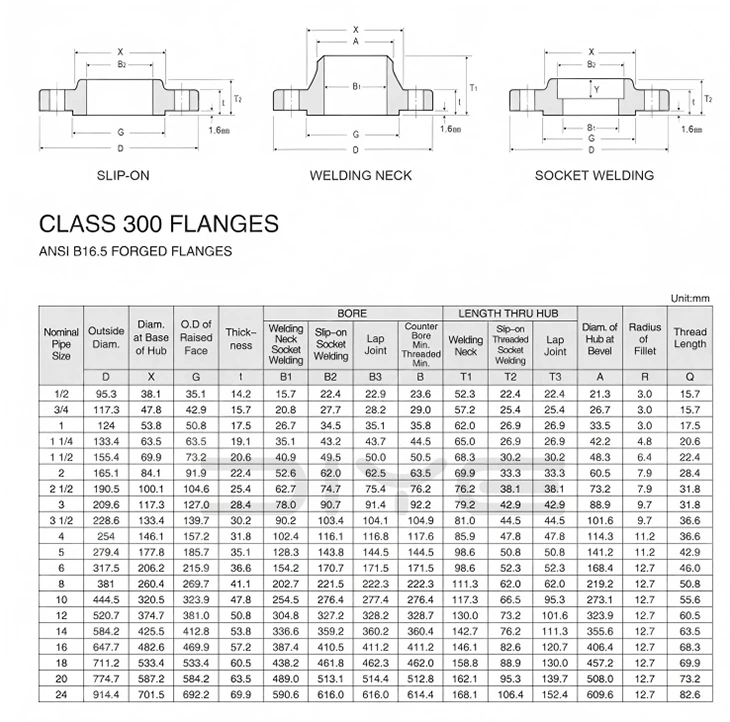

Texniki Parametrlər

Tez-tez verilən suallar

S: Amerika standart flanş sinfi və Çin standartı PN bir-birini əvəz edə bilərmi?

Cavab: Onlar birbaşa dəyişdirilə bilməz. Sinif PN nominal təzyiq sistemindən fərqli olan Amerika standart təzyiq reytinqinə aiddir. Xarici diametri, bolt delikləri və sızdırmazlıq səthinin ölçüləri uyğun gəlmir və onları qarışdırmaq və birləşdirmək qəti qadağandır.

S: Amerika standart flanşlarında NPS nədir? DN-ə necə uyğun gəlir?

A: NPS Amerika standart nominal diametrinə (düym) aiddir. Məsələn, NPS2 = DN50. Bu yalnız istinad üçündür. Quraşdırma və sifariş zamanı NPS + Class-a ciddi şəkildə riayət edilməlidir və yalnız DN-ə etibar etmək olmaz.

S: WN və SO flanşları arasında hansı fərqlər var?

A: WN boyun-qaynaq flanşı: Uzun boyunlu döymə, tam nüfuz qaynağı, yüksək temperatura və yüksək təzyiqə davamlı, vibrasiyaya davamlı, magistral boru kəmərləri, təzyiq gəmiləri, tez alışan və partlayıcı mühitlər üçün istifadə olunur;

SO boyunsuz qaynaq flanşı: Qısa boyunlu tıxac qaynağı, sadə quraşdırma, aşağı qiymət, yalnız orta və aşağı təzyiq, normal temperatur, adi texnoloji boru kəmərləri üçün uyğundur.

S: Amerika standart flanşları ilə hansı növ polad boru istifadə edilməlidir?

A: Karbon polad ASTM A106/A53 Amerika standartı tikişsiz borudan istifadə edir; Paslanmayan polad ASTM A312 seriyalı borulardan istifadə edir.
