İki Parçalı Flanşlı Kürə Vana: Struktur Prinsiplər, Quraşdırma Qaydaları və Tətbiq Məhdudiyyətləri

Sənaye maye sistemlərində əksər yerlərdə nasazlıqlar və seçim səhvləri klapan xüsusiyyətlərinin səthi başa düşülməsindən qaynaqlanır. Bir çox mühəndislik praktikası iki hissəli flanşlı top klapanları adi işə salma komponentləri kimi qəbul edir, onların struktur uyğunlaşmalarına, təzyiq daşıyıcı məhdudiyyətlərinə və özünəməxsus quraşdırma məntiqinə məhəl qoymur. Təzyiq müqaviməti olmayan bir hissəli top klapanları və yüksək texniki xidmət xərcləri olan üç hissəli top klapanları ilə müqayisədə iki hissəli flanşlı top klapanları sənaye strukturlarının optimal dəyəri, sabitlik səmərəliliyi və ümumi güc balansını təmin edir. Bununla belə, onun unikal struktur dizaynı aydın quraşdırma sərhədləri və tətbiq olunan iş şəraiti ilə gəlir. Əksər hallarda sızma, tıxanma və klapan gövdəsinin zədələnməsi kimi ümumi qüsurlar məhsulun keyfiyyəti ilə bağlı problemlər deyil, düzgün quraşdırılmaması və uyğun olmayan iş şəraiti ilə bağlıdır. Bu məqalə parçalanmış əsas dərslikləri və sənaye stereotiplərini pozur. O, iki hissəli flanşlı top klapanların struktur mahiyyəti, şaquli və üfüqi quraşdırma məntiqi, standart istismar qaydaları, qadağan olunmuş tətbiq ssenariləri və tez-tez verilən suallar əsasında dərin təhlilini aparır, boru kəmərinin dizaynı, sahənin quraşdırılması və gündəlik texniki xidmət üçün praktik və peşəkar istinadlar təqdim edir.

1. İki Parçalı Flanşlı Kürə Vana Nədir?

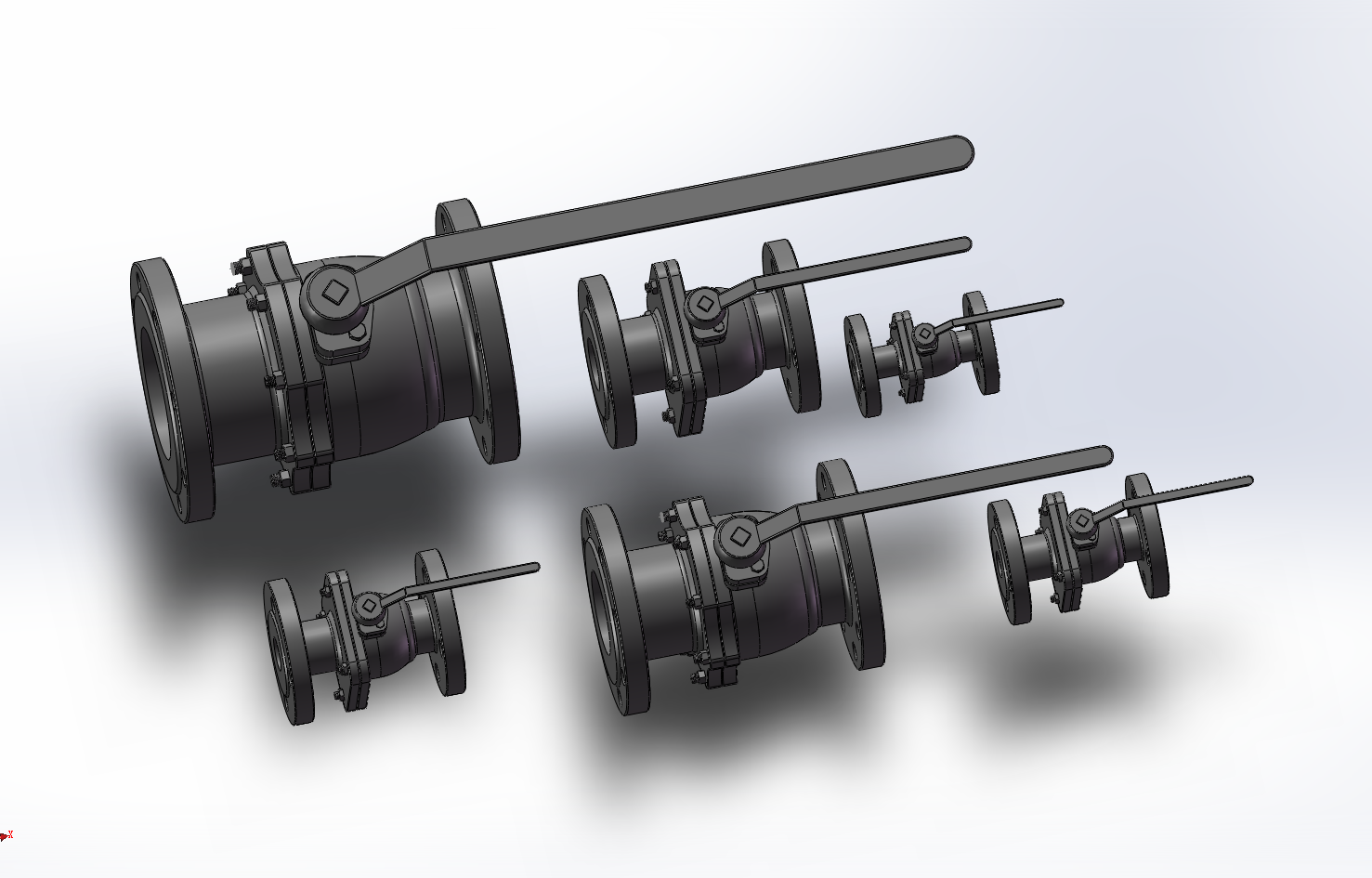

İki hissəli flanşlı top klapan, bölünmüş iki hissəli klapan gövdəsinə və inteqrasiya edilmiş flanşlı birləşmə quruluşuna malikdir. O, əsas klapan gövdəsi və kapot ilə yığılır, yüksək möhkəmlikli boltlar ilə bərkidilir və toplar, klapan oturacaqları və gövdə sızdırmazlığı birləşmələri daxil olmaqla, dəqiq daxili komponentlərlə təchiz edilir. Bir hissəli və üç hissəli top klapanları arasında orta mövqe tutaraq, mülki mühəndislik, yüngül sənaye, ümumi kimya və bələdiyyə maye sistemləri üçün əsas standart klapan kimi xidmət edir. Bir çox mühəndislər üç növ kürə klapanlarını onların struktur mübadilələrini dərindən başa düşmədiklərinə görə qarışdırırlar. Bir hissəli top klapanları inteqral tökmə strukturları ilə aşağı qiymətə malikdir, lakin məhdud təzyiq müqaviməti və demək olar ki, heç bir texniki xidmət göstərmir. Üç hissəli top klapanlar daxili sökülmə və komponentlərin dəyişdirilməsini dəstəkləyir, daha yüksək ümumi xərclərlə çətin iş şəraiti üçün idealdır. İki hissəli dizayn bazar boşluğunu mükəmməl şəkildə doldurur. O, split klapanların etibarlı möhkəmliyini və struktur sərtliyini saxlayır, inteqral klapanların təzyiq qüsurunu aradan qaldırır və üç hissəli klapanların mürəkkəb sökülməsi strukturunun qarşısını alır. Mühəndislik yerləşdirmə baxımından, bu, ekstremal iş şəraiti üçün peşəkar bir klapan deyil, əksər ümumi maye sistemləri üçün standartlaşdırılmış və qənaətcil bir həlldir. 90 dərəcə sürətli keçid və iki istiqamətli sızdırmazlıq performansı ilə tam portlu axın dizaynını qəbul edir. Su, yağ, adi qaz və zəif aşındırıcı mühitlərə uyğundur, PN16-dan PN40-a qədər təzyiq dərəcələrini əhatə edir. Sabit işləmə və aşağı uğursuzluq dərəcələri ilə uzunmüddətli fasiləsiz istismar və nadir hallarda texniki xidmət tələb edən standartlaşdırılmış boru kəmərləri üçün olduqca uyğundur.

2. İki hissəli flanşlı top klapan şaquli şəkildə quraşdırıla bilərmi?

İki hissəli flanşlı top klapanlarının şaquli quraşdırılması uzun müddətdir sənaye tikintisində mübahisəli bir mövzu olmuşdur. Praktik nəticə aydındır: şaquli quraşdırma mümkün, lakin universal tətbiq edilmir, iş şəraiti və quraşdırma metodlarına ciddi məhdudiyyətlər qoyulur, bu, yerində ən çox diqqətdən kənarda qalan tələlərdən biridir. Cazibə qüvvəsindən asılı olan yoxlama klapanlarından fərqli olaraq, iki hissəli top klapanlar açılış və bağlamanı həyata keçirmək üçün əvvəlcədən sıxılmış klapan oturacağının möhürlənməsinə və topun fırlanmasına əsaslanır. Teorik olaraq, həm üfüqi, həm də şaquli quraşdırma struktur olaraq məqbuldur. Bununla belə, şaquli quraşdırma orta çöküntü və kök gərginliyindən kənara çıxma kimi gizli riskləri gücləndirərək, sızdırmazlığın dayanıqlığını və xidmət müddətini birbaşa pozur. Şaquli quraşdırma normal temperatur və aşağı təzyiq altında təmiz su, təmiz su və adi qaz daxil olmaqla təmiz mühit üçün mükəmməl işləyir və əməliyyat sabitliyinə heç bir təsir göstərmir. Tərkibində çöküntü, bərk hissəciklər, yüksək özlülük və ya asan kristallaşma olan mühitlər üçün şaquli quraşdırma tövsiyə edilmir. Çirklər davamlı olaraq şaquli klapan gövdəsinin dibində çökərək, klapan oturacağının dəqiq səthini aşındıraraq topun tıxanmasına, mikro sızma və qeyri-bərabər keçidə səbəb olacaq — üfüqi quraşdırılmış klapanlarda nadir hallarda rast gəlinən problemlər. Bundan əlavə, şaquli quraşdırma üçün pozulmaz bir qayda var: klapan kökü heç vaxt aşağıya doğru quraşdırılmamalıdır. Əl çarxları və ötürücülər yuxarı və ya yan tərəfə baxmalıdır. Aşağıya doğru quraşdırma gövdə qablaşdırma sahəsində qalıq mühitin və çirklərin yığılmasına gətirib çıxarır, tədricən korroziyaya, xarici sızmalara və təmir olunmayan gizli təhlükələrə səbəb olur.

3. İki Parçalı Flanşlı Kürə Vanaları üçün Əsas Quraşdırma Təlimatları

Son mərhələdəki klapanların nasazlığının 80%-dən çoxu keyfiyyət qüsurlarından deyil, qeyri-standart quraşdırmadan qaynaqlanır. Peşəkar quraşdırma bolt deliklərini və bərkitmə vintlərini düzləşdirmək əvəzinə, boru kəmərindəki gərginliyi, sızdırmazlıq kənarlaşmasını və orta təsir risklərini aradan qaldırmağa yönəlmişdir. Aşağıdakılar sahədə təsdiqlənmiş əsas əməliyyat təlimatlarıdır.

3.1 Gizli aşınmanın qarşısını almaq üçün boru kəmərinin ilkin müalicəsi

Qaynaq şlaklarını, pasları, kəsici zibilləri və digər sərt hissəcikləri çıxarmaq üçün quraşdırmadan əvvəl bütün boru kəmərini hərtərəfli təmizləyin və yuyun. İki hissəli top klapanların klapan oturacağı yüksək dəqiqlikli güzgü sızdırmazlıq quruluşunu qəbul edir. Kiçik sərt çirklər geri dönməz cızıqlara və daimi mikro sızmalara səbəb olacaq ki, bu da yeni klapanların qısa müddətli nasazlığının əsas səbəbidir.

3.2 Sıfır Gərginlikli Flanş Hizalanması

Flanş deliklərini hizalamaq üçün heç vaxt boru kəmərlərini zorla çəkməyin və ya sıxmayın. Sərt iki hissəli klapan gövdəsi məcburi gərginlik altında mikro deformasiyaya meyllidir. Sistem təzyiqi dəyişdikdə, deformasiyaya uğramış klapan gövdəsi möhürlənmə və ya hətta çatlamağa məruz qalacaq. Təzyiqlərin vahid paylanması üçün flanş səthlərinin təbii uyğunluğunu və mərkəzləşdirilmiş contanın yerləşdirilməsini təmin edin.

3.3 Boltun diaqonal və tədricən bərkidilməsi

Bir tərəfi bir anda tamamilə sıxmaq əvəzinə, flanş cıvatalarını diaqonal və bir neçə mərhələdə bərkidin. Asimmetrik sıxılma, balanssız contanın gərginliyinə və mikro flanş deformasiyasına səbəb olur, bu da ümumi sahədə problemə səbəb olur: aşağı təzyiq altında sızma yoxdur, lakin yüksək təzyiq altında aşkar sızma.

3.4 Quraşdırıldıqdan sonra Tam Strok Təzyiq Testi

Quraşdırıldıqdan dərhal sonra klapanı rəsmi işə salmayın. Sızdırmazlıq performansını yoxlamaq və tıxanma və ya stresdən qaynaqlanan ilişib qalmış nasazlıqları yoxlamaq üçün həm tam açıq, həm də tam qapalı vəziyyətdə təzyiq testləri keçirin, potensial riskləri əvvəlcədən aradan qaldırın.

3.5 Kifayət qədər İstismar və Baxım Sahəsini Ehtiyat Edin

Klapanın gövdələri, əl çarxları və elektrik və ya pnevmatik ötürücülər ətrafında kifayət qədər boşluq buraxın. Bloklanmış yer gündəlik keçid əməliyyatına və sonrakı müntəzəm texniki xidmətə mane olacaq.

4. Qəti Qadağan Quraşdırma Ssenariləri

İki hissəli flanşlı top klapanları universal sabitlik və qiymət üstünlüklərinə malik olsalar da, onların struktur məhdudiyyətləri var. Müəyyən ssenarilərdə düzgün olmayan tətbiq geri dönməz aşınmaya və açıq mühəndislik tabuları olan potensial təhlükəsizlik təhlükələrinə səbəb olacaqdır.

4.1 Tez-tez Baxım Tələb Edən Davamlı İstehsal Xətləri

İki parçalı boltli struktur daxili köhnəlmiş hissələrin daxili dəyişdirilməsini dəstəkləyə bilməz. Klapanın oturacaqları və ya möhürləri köhnəldikdən sonra bütün klapan çıxarılmalı və təmir üçün boru kəməri ayrılmalıdır. Müntəzəm təmizləmə və hissələrin dəyişdirilməsini tələb edən 24 saat fasiləsiz istehsal ssenarilərinə tətbiq edilmir, burada üç hissəli top klapanlar yeganə uyğun variantdır.

4.2 Partikulyar, kristal və ya yüksək özlülüklü mühitlərlə iş şəraiti

Sürətli sökülmə və təmizlənməni dəstəkləyən üç hissəli klapanlardan fərqli olaraq, iki hissəli klapanlar daxili çöküntüləri təmizləmək üçün asanlıqla sökülə bilməz. Natəmiz mühitlə uzunmüddətli əməliyyat sızdırmazlıq səthinin davamlı aşınmasına və topun tıxanmasına səbəb olacaq, uğursuzluq ehtimalını kəskin artırır.

4.3 Şiddətli Su Çəkici və Tez-tez Təzyiq Dəyişən Boru Kəmərləri

İki hissəli split quruluş, inteqral klapanlar və gücləndirilmiş üç parçalı klapanlarla müqayisədə daha az təsir müqavimətinə malikdir. Su çəkicinin təkrarlanan zərbəsi və kəskin təzyiq dəyişiklikləri bərkidici cıvataları gevşetəcək və möhürləmə öncəsi sıxma qüvvəsini zəiflədəcək, nəticədə davamlı mühit sızması ilə nəticələnəcək.

4.4 Uzunmüddətli tənzimləmə

İki hissəli flanşlı top klapanları tənzimləmə xidmətindən çox, ciddi şəkildə açma-söndürmə idarəsi üçün nəzərdə tutulmuşdur. Uzunmüddətli yarımaçıq əməliyyat klapan oturacağının yüksək sürətli orta sürtünməsinə səbəb olacaq, güzgü sızdırmazlıq təbəqəsinin sürətlə aşınmasına və geri dönməz sızmalara səbəb olacaqdır. O, yalnız ani axını tənzimləməyə imkan verir, davamlı tənzimləmə deyil.

4.5 Partlayışa davamlı ssenarilərdə qeyri-standart quraşdırma

Tez alışan və partlayıcı mühitlər üçün statik sökücü qurğuların buraxılması və ya gövdələrin aşağıya doğru quraşdırılması ciddi partlayış və yanğın riskləri ilə nəticələnərək statik toplanmaya və orta çöküntüyə səbəb olacaq.5. İki Parça Haqqında Tez-tez Verilən Suallar

5. İki Parçalı Flanşlı Ball Valve Quraşdırılması Haqqında Tez-tez Verilən Suallar

S1: Hansı quraşdırma metodu şaquli və ya üfüqi olaraq daha uzun xidmət müddəti təmin edir?

Çirkləri olmayan təmiz media üçün quraşdırma vəziyyəti xidmət müddətinə az təsir edir. Çöküntüyə meylli mühitlər üçün üfüqi quraşdırma daha sabitdir. O, daxili çirklənmənin qarşısını effektiv şəkildə aradan qaldırır və sızdırmazlıq səthinin aşınmasını azaldır və onu mürəkkəb iş şəraiti üçün üstünlük təşkil edən həll yolu halına gətirir.

S2: Niyə klapanlar yalnız yüksək təzyiq altında sızır, lakin quraşdırmadan sonra aşağı təzyiq deyil?

Bu cür nasazlıqların 90%-dən çoxu boltun qeyri-bərabər bərkidilməsi, contanın ofseti və boru kəmərinin boşaldılmamış gərginliyi nəticəsində baş verir. Struktur sapmaları aşağı təzyiq altında əhəmiyyətsizdir, lakin yüksək təzyiq altında gücləndirilir və sızdırmazlığın pozulmasına səbəb olur. Problem boltların diaqonal olaraq yenidən bərkidilməsi və boru kəmərinin gərginliyini aradan qaldırmaqla həll edilə bilər.

3-cü sual: İki hissəli flanşlı top klapanları avtomatik ötürücülərlə uyğunlaşa bilərmi?

Bəli. Standart yüksək platformalı iki hissəli flanşlı top klapanları elektrik və pnevmatik ötürücülərə tam uyğun gəlir. Onlar uzaqdan avtomatik idarəetməni dəstəkləyir və avtomatlaşdırılmış maye boru kəmərləri üçün sərfəli variantlardır.

4-cü sual: Yeni quraşdırılmış klapanların tıxanmasına səbəb nədir?

Ümumi səbəblərə boru kəməri çirklərindən yaranan sızdırmazlıq səthi cızıqları, flanşın məcburi düzülməsi nəticəsində yaranan mikro deformasiya və təzyiqin azaldılması üzrə sınaq əməliyyatının olmaması daxildir. Bunlar məhsulun keyfiyyət problemlərindən daha çox tipik quraşdırma səhvləridir.

S5: İki hissəli və üç hissəli flanşlı top klapanları necə seçmək olar?

Aşağı texniki xidmət tezliyi və xərclərə nəzarət tələbləri ilə şərti iş şəraiti üçün iki hissəli top klapanları seçin. Sərt aşındırıcı mühitlər, asanlıqla çirklənmiş mühitlər və daxili texniki xidmət tələb edən davamlı istehsal sistemləri üçün üç hissəli top klapanları seçin. İkisi arasında mütləq üstünlük yoxdur - yalnız ssenari əsasında uyğunluq.

Nəticə

İki hissəli flanşlı top klapanların əsas mühəndislik dəyəri onların əksər ümumi sənaye maye ssenarilərinə mükəmməl uyğunlaşmasındadır. Sabit strukturu, yetkin performansı və idarə olunan xərcləri ilə onlar müasir sənaye boru kəmərlərinin əsas və əsas komponentlərinə çevriliblər. Əksər klapan nasazlıqları məhsulun xas qüsurları ilə deyil, iş şəraitinin uyğunsuzluğu və qeyri-standart quraşdırma ilə əlaqələndirilir. Onun struktur uyğunlaşmaları, quraşdırma sərhədləri və tətbiq tabularının hərtərəfli başa düşülməsi mühəndislərə stereotip quraşdırma səhvlərindən qaçmağa, uzunmüddətli əməliyyat sabitliyini maksimuma çatdırmağa, ümumi texniki xidmət xərclərini azaltmağa və nəhayət, sənaye maye sistemlərinin təhlükəsiz, səmərəli və davamlı istismarını həyata keçirməyə kömək edir.
