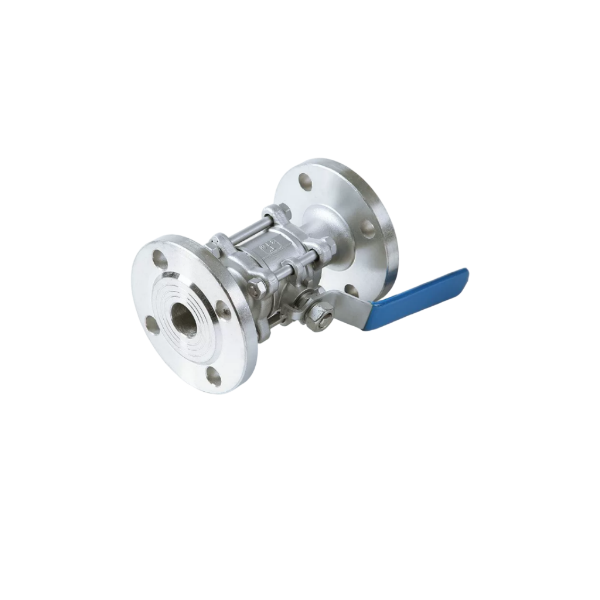

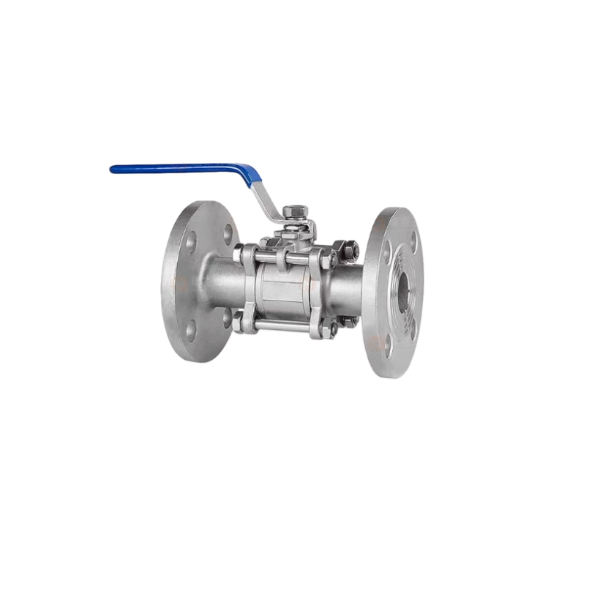

Paslanmayan Polad 3pc Flanşlı Kürə Vana

Məhsulun təqdimatı

3 hissəli paslanmayan polad flanşlı top klapan CNC emal ilə saxta SS304/SS316L gövdəsini təqdim edir. Flanşlı uclar sənaye boru kəmərləri ilə asan montaj imkanı verir. Püskürmə əleyhinə kök və PTFE oturacaq sızdırmazlığı ilə təchiz edilmiş bu tam port klapan orta təzyiq itkisini minimuma endirir. O, əl qolu ilə işləmək üçün mövcud olan və ya uzaqdan avtomatik idarəetmə üçün pnevmatik və elektrik ötürücüləri ilə təchiz edilmiş ISO5211 standart montaj padini qəbul edir. Kimya, suyun təmizlənməsi, neft və qaz və qida emalı boru sistemlərində mayenin dayandırılması üçün geniş şəkildə ixrac olunur.

İş prinsipi

3 hissədən ibarət flanşlı top klapan, topun gövdə oxu ətrafında 90° fırlanması ilə maye axınına nəzarət edir. Top üzərində deşik işlənir. Buruq boru kəmərinin istiqamətinə uyğunlaşdıqda, maye sərbəst keçir. 90 dərəcə fırlandıqdan sonra topun bərk tərəfi axının qarşısını almaq üçün oturacağa basır. Ayrılmış üç hissəli gövdə topu və sızdırmazlıq hissələrini əhatə edir. Kök topun fırlanmasını təmin edir. Top və oturacaq arasında sıx təmas boru kəməri mediasını açmaq və ya bağlamaq üçün qabarcıq keçirməyən sızdırmazlıq yaradır.

Üstünlüklər

1.Split üç hissəli konstruksiya, bütün klapanı boru kəmərindən çıxarmadan daxili yoxlamaya və möhürün dəyişdirilməsinə imkan verir və texniki xidmət xərclərini xeyli azaldır.

2.Flanşlı birləşmə yüksək təzyiq dərəcəsi və sabit boru birləşməsini təklif edir; boru kəmərinin sökülməsi zamanı klapan sabit qalır.

3.Döymə paslanmayan poladdan hazırlanmış korpus korroziyaya qarşı yüksək müqavimət və aşındırıcı mühit üçün uzun xidmət müddəti təmin edir.

4.Tam port dizaynı axın müqavimətini azaldır və çöküntülərin yığılmasının qarşısını alır.

5.Aşağı işləmə anı ilə etibarlı sızdırmazlıq performansı; uzaqdan idarəetmə üçün avtomatik aktuatorlarla uyğun gəlir.

6.Modul strukturu ehtiyat hissələrinin yaxşı dəyişdirilməsini təmin edir, xaricə ixrac layihələri üçün sertifikatlaşdırma tələblərinə cavab verir.

Texniki Parametrlər

Tez-tez verilən suallar

S1: Bu 3 hissəli flanşlı top klapan üçün hansı material variantları mövcuddur?

A: Standart korpus materialı SS304 və SS316L paslanmayan poladdır. Top və gövdə də paslanmayan poladdır. Oturacaq materialı standart olaraq PTFE-dir; PFA sərt aşındırıcı iş şəraiti üçün isteğe bağlıdır.

S2: Vana hansı təzyiq və temperatur diapazonunda işləyə bilər?

A: İş təzyiqi: PN16 / PN25 / Class150 / Class300 isteğe bağlıdır. PTFE oturacağı -20 ℃ ilə 180 ℃ arasında işləməyə imkan verir. Həqiqi diapazon media və möhür seçimindən asılıdır.

3-cü sual: Klapanı pnevmatik və ya elektrik ötürücüləri ilə təchiz etmək olarmı?

A: Bəli. ISO5211 standart montaj platforması ilə qurulmuşdur. Əl tutacağı pnevmatik ötürücü (tək təsirli/ikiqat təsirli) və ya uzaqdan avtomatik idarəetmə üçün elektrik ötürücü ilə əvəz edilə bilər.
