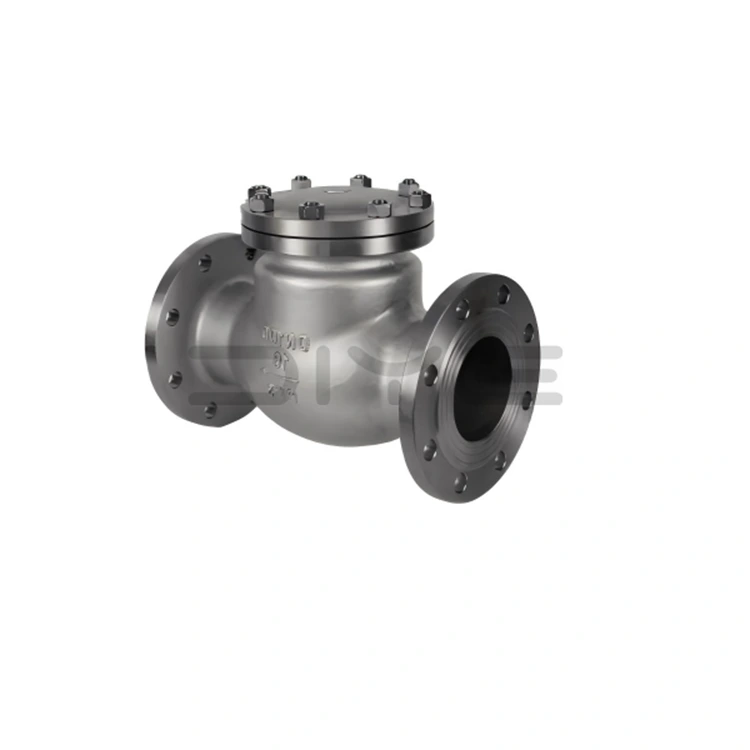

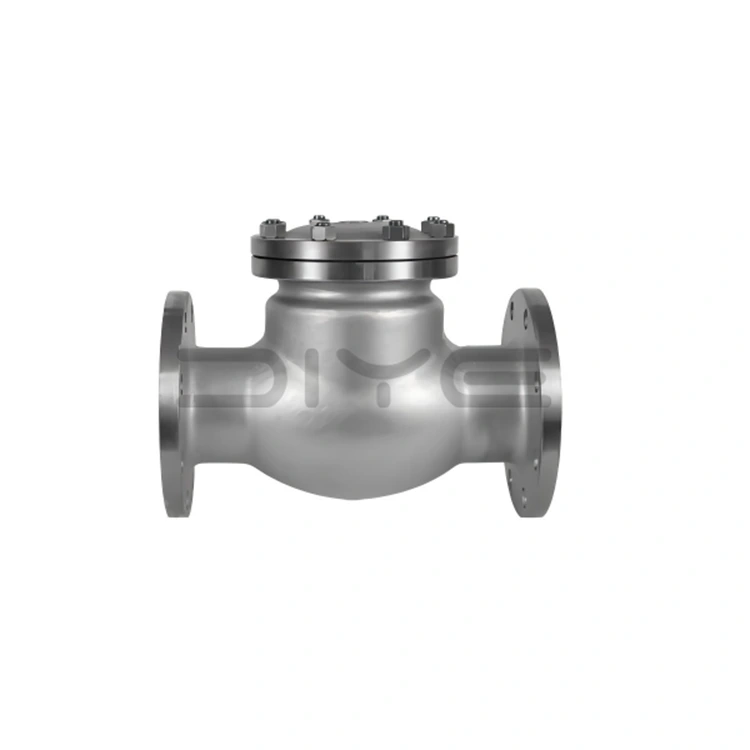

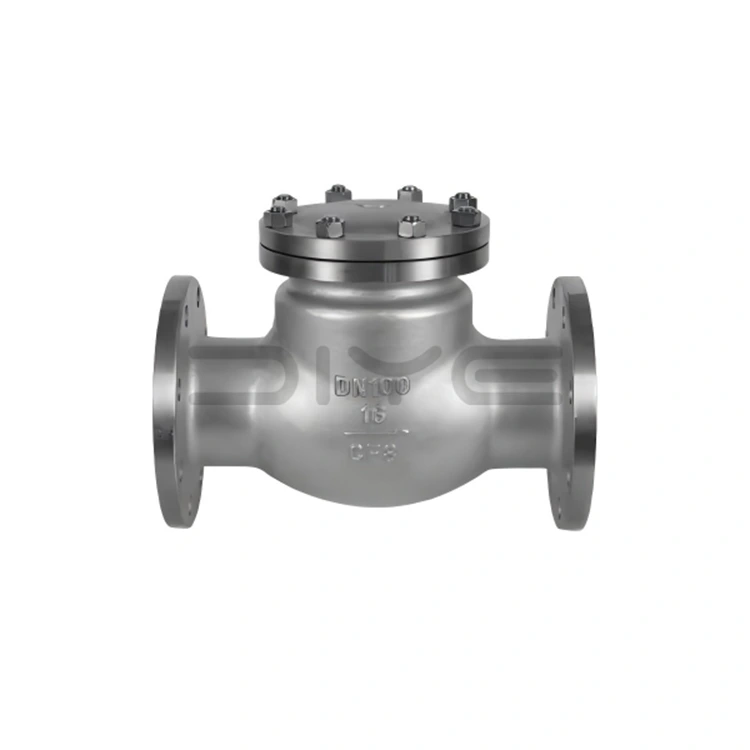

DIN yelləncək flanşlı yoxlama klapanları

DIN 3356, DIN 3202 və DIN EN 1092-1 daxil olmaqla, DIYE DIN Swing Flanşlı Çekvalflar, Alman standartlarına tam uyğun gələn dəqiq dizayn edilmiş avtomatik klapanlardır. Klapanlar, xarici ötürücülərə ehtiyac duymadan, mühitin təzyiqi əsasında avtonom şəkildə işləyir. Onlar kritik boru kəməri infrastrukturunu qoruyaraq geri axının fəlakətli nəticələrinin qarşısını alan etibarlı, texniki xidmət tələb etməyən mexanizm təqdim edir.

İş prinsipi və əsas funksiyaları

1. Avtomatik Əməliyyat

DIN yelləncək flanşlı yoxlama klapanlarının diski irəli axan mühitin təzyiqi altında sərbəst açılır; sistem dayandıqda, təzyiqi azaltdıqda və ya geri axını meyli ilə qarşılaşdıqda, klapan diski öz çəkisi və geri axının əks təzyiqi altında dərhal bağlanır.

2. Əsas Qoruma Funksiyaları

- Geri axının qarşısının alınması: mühitin tərs axınının qarşısını alaraq sıx bir möhür yaradır.

- Su çəkicinin təsirinin azaldılması: Hidravlik şoku udur, boru kəmərləri və avadanlıqlar üzərində təzyiqi əhəmiyyətli dərəcədə azaldır.

- Sistem Mühafizəsi: Nasosları, kompressorları, təzyiq qablarını və istilik dəyişdiricilərini əks təzyiq zərbələri nəticəsində yaranan zədələrdən qoruyur.

Dizayn xüsusiyyətləri və texniki parametrlər

1 Qoşulma Metodu və Standartları

Quraşdırma və təmiri asanlaşdıran DIN standart flanş birləşmələrindən istifadə edir; struktur uzunluğu DIN 3202 standartına ciddi şəkildə uyğundur.

2 Geniş tətbiq və çox yönlülük

DIN yelləncək flanşlı yoxlama klapanları DN15-dən DN1000-ə qədər bütün diametr diapazonunu əhatə edir; təzyiq dərəcələrinə PN10, PN16, PN25, PN40, PN63 və PN100 daxildir, aşağı təzyiqli boru kəmərləri şəbəkələrinin yüksək təzyiqli sənaye proses sistemlərinə qədər müxtəlif ehtiyaclarını qarşılayır.

3 Üstün Quruluş

Diqqətlə dizayn edilmiş axın kanalları təzyiq itkisini minimuma endirir; yüksək dəqiqlikli sızdırmazlıq səthləri hətta təzyiq dalğalanmaları və müxtəlif mühit şəraitində sıx və etibarlı sızdırmazlığı təmin edir.

4. Media Uyğunluğu

Su, buxar, neft məhsulları və müxtəlif turşu, qələvi və aşındırıcı mühitlər üçün uyğundur.

Tətbiq Ssenariləri və Bazar Əhatəsi

Bizim DIN Swing Flanşlı Yoxlama Vanalarımız Avropada və dünyada Alman standart boru sistemləri üçün üstünlük verilən məhsuldur və bir neçə tələbkar sənayedə sabit bir istiqamətli axın nəzarətini təmin edir, o cümlədən:

1. Neft-kimya və kimya emalı sənayesi

2. Enerji İstehsalı Sənayesi (İstilik və Nüvə Enerjisi)

3. Metallurgiya və dağ-mədən sənayesi

4. Bələdiyyə Su Təchizatı və Kanalizasiya Sənayesi

5. HVAC, Qaz və Dəniz Mühəndisliyi

6. Beynəlxalq Avropa Standartı İxrac Mühəndisliyi Layihələri

İstehsal və Keyfiyyət Təminatı

1. Peşəkar Kvalifikasiyalar və Təcrübə: Dərin sənaye təcrübəsindən istifadə edərək, DIYE VALVE sabit və etibarlı keyfiyyəti təmin edərək, bütün DIN yoxlama klapan spesifikasiyalarının kütləvi istehsalına nail olur.

2. Səlahiyyətli Standartlara uyğunluq: Hər bir klapan Alman standart materiallarından, dəqiq döymə proseslərindən istifadə edir və ciddi təzyiq sınaqlarından keçir.

3. Dürüstlük Zəmanəti: Biz hər sifariş üçün tam Material Test Hesabatları (MTR) və zavod təzyiq testi məlumatlarını təqdim edərək, bütün proses boyunca tam izlənilmə və uyğunluğu təmin edirik.

4.Xüsusi həllər: Standart məhsullara əlavə olaraq, biz peşəkar şəkildə xüsusi materiallardan və qeyri-standart ölçülərdən istifadə edərək, mürəkkəb Avropa və beynəlxalq mühəndislik layihələri üçün birdəfəlik təchizat həlləri təklif edərək fərdiləşdirilmiş klapan xidmətlərini təqdim edirik.

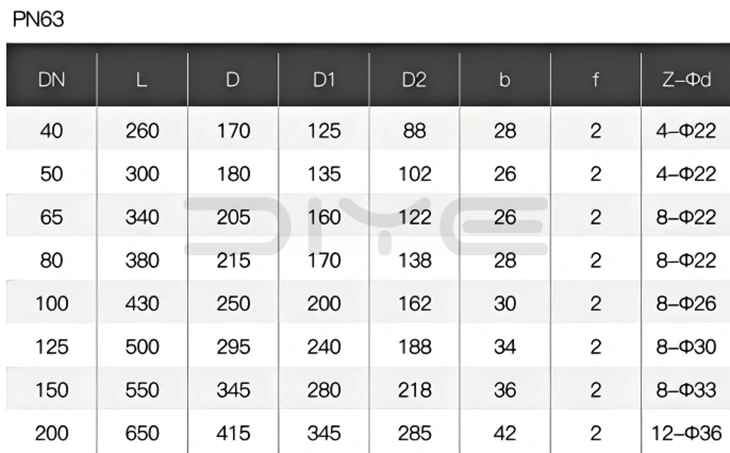

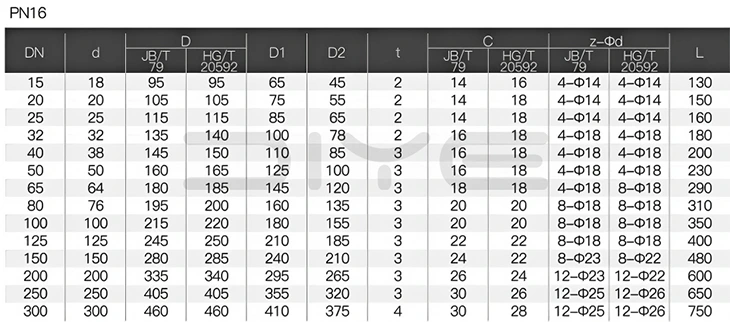

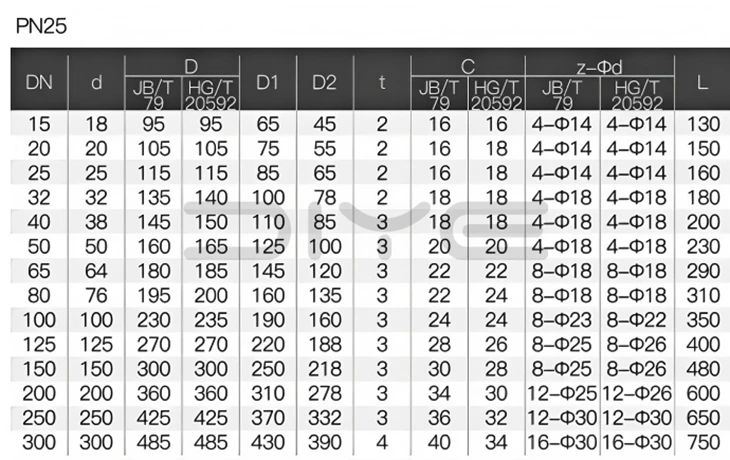

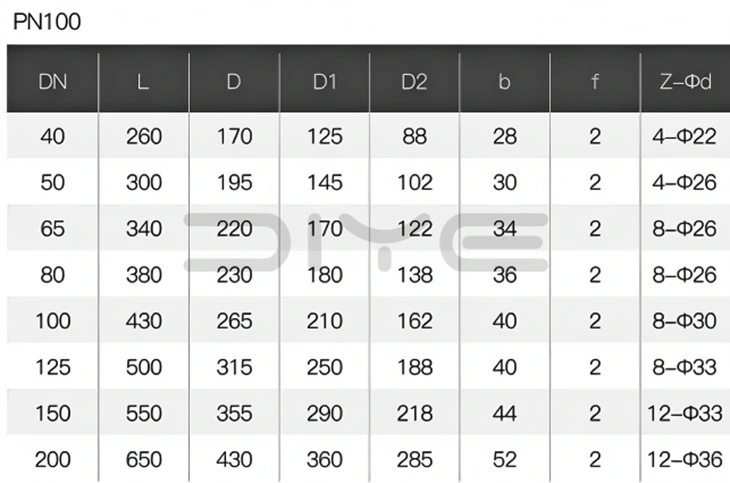

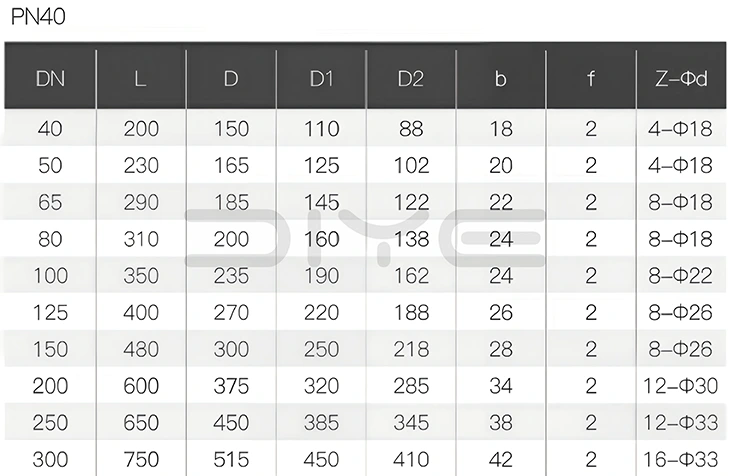

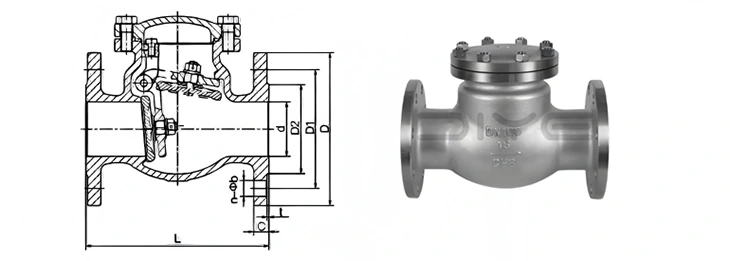

Texniki çertyojlar

Tez-tez verilən suallar

S: DIN Swing Flanşlı Çekvalflar hansı əsas standartlara uyğundur?

A: Onlar əsasən DIN 3205, DIN 3206, DIN 3207, DIN 3351 və DIN 3352-yə əməl edirlər. Flanşlı birləşmə üçün onlar DIN EN 1090 / DIN EN 1091 / DIN EN 1092-ni tətbiq edərək, Alman standartları, qaz kəmərləri və boru kəmərləri ilə mükəmməl uyğunluğu və dəyişdirilməsini təmin edir.

S:Flanşlı çek klapan quraşdırarkən nələrə diqqət edilməlidir?

A: Valf gövdəsindəki axın istiqaməti oxunu təsdiqləyin və ciddi şəkildə orta axın istiqamətinə uyğun quraşdırın. Onun geriyə quraşdırılması axının tam bloklanmasına və yoxlama funksiyasının itirilməsinə səbəb olacaq.

S: Niyə flanşlı yoxlama klapanında həmişə anormal səs-küy və vibrasiya var?

A: Bu, əsasən dirsəyə yaxın quraşdırılma, həddindən artıq axın sürəti və ya klapan diskinin dayanacağa təsiri nəticəsində baş verir. Düz boru hissəsini artırmaq, yavaş bağlanan struktura keçmək və ya boru kəmərinin axını sürətini tənzimləmək tövsiyə olunur.

S: Alman standart DIN yoxlama klapanlarının tam dəstini təmin edə bilərsinizmi?

A: Mənbə istehsalçısı olaraq, Diye bütün ölçülərdə DIN Swing Flanşlı Çekvalflar istehsal edir. Biz alman standartlarına uyğun emal, təzyiq testi və markalanma işlərini ciddi şəkildə həyata keçiririk. Biz material hesabatlarının və zavod təzyiq test məlumatlarının tam dəstini təmin edə və xüsusi kalibrlərin və xüsusi materialların fərdiləşdirilməsini dəstəkləyə bilərik.
