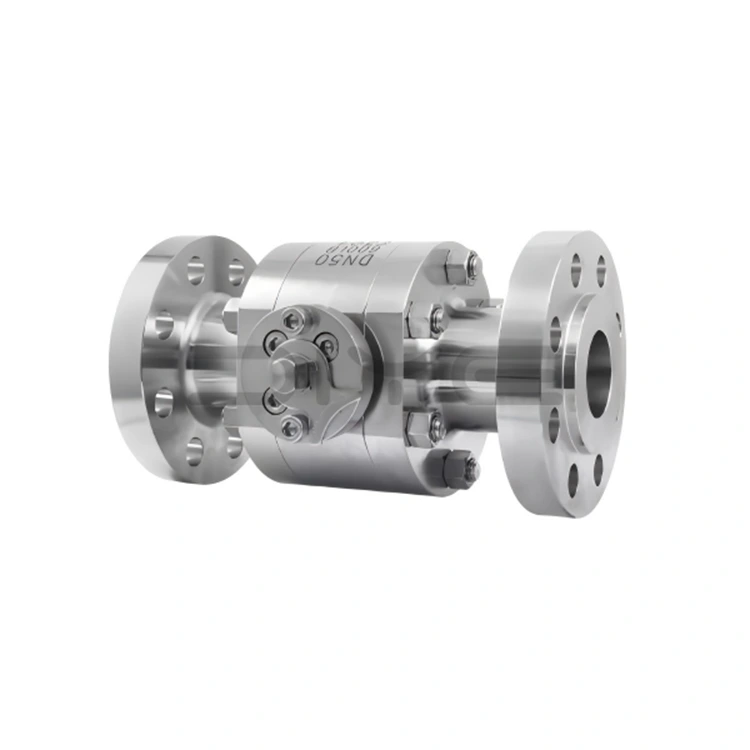

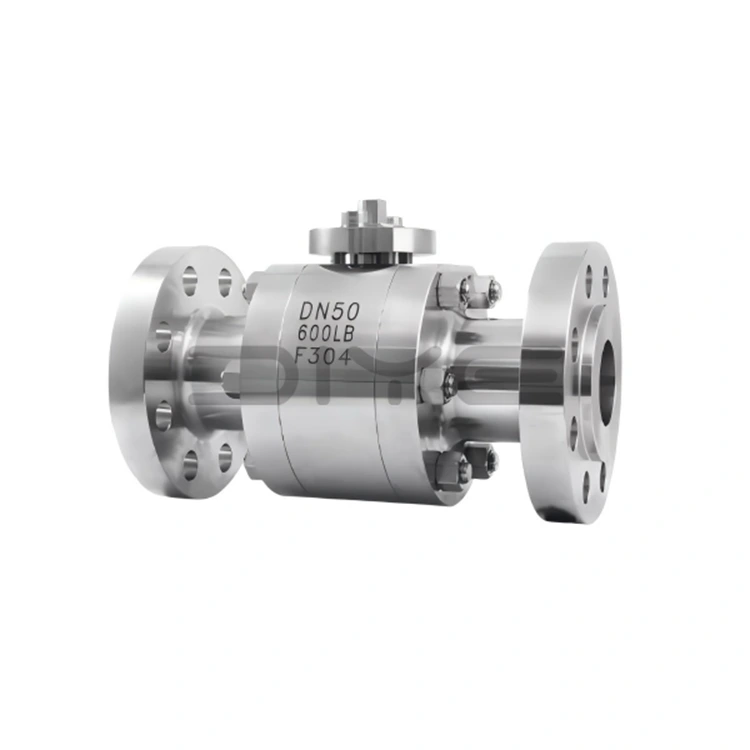

Döymə Polad Yüksək Təzyiqli Flanşlı Kürəkli Valf

DIYE VALVE-nin Döymə Polad Yüksək Təzyiqli Flanşlı Kürə Vana seriyası məhsul performansının qlobal mühəndislik ehtiyaclarına cavab verməsini təmin etmək üçün bir çox yerli və beynəlxalq standartlara ciddi uyğun olaraq dizayn edilmiş, istehsal edilmiş və sınaqdan keçirilmişdir.

- Dizayn və istehsal standartları: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Flanş bağlantısı standartları: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Struktur uzunluq standartları: ASME B16.10

- Sınaq standartları: GB/T 13927, ISO 5208

Standart nominal diametrlər: DN10~DN300 (1/4"~12"), təzyiq göstəriciləri: Class 150~Class 600 (PN10~PN100); 2500LB və PN400 kimi xüsusi yüksək təzyiqli qeyri-standart spesifikasiyalar mövcuddur və nominal diametrlər müxtəlif yüksək təzyiqli boru kəməri tələblərinə uyğunlaşmaq üçün müştəri rəsmlərinə uyğun olaraq tənzimlənə bilər.

Əsas Məhsul Üstünlükləri

1. Yüksək Keyfiyyətli Döymə Materiallar, Sabit Performans

Döymə Polad Yüksək Təzyiqli Flanşlı Kürə Vanasının əsas materialı müxtəlif ağır iş şəraiti üçün uyğun olan yüksək keyfiyyətli döymə poladdır, xüsusən aşağıdakılar:

- Karbon Polad Döymələri (WCB/A216-WCB): Yüksək konstruktiv möhkəmlik, adi korroziyaya məruz qalmayan yüksək təzyiq şərtləri (məsələn, adi sənaye neft və qaz boru kəmərləri) üçün uyğundur.

- Paslanmayan Polad Döymə (F304/F316L): 304 material yüngül korroziyaya davamlıdır, ümumi yüksək təzyiqli kimyəvi, suyun təmizlənməsi və digər şərtlər üçün uyğundur; Molibden əlavə edilmiş 316L material, turşular, qələvilər, kükürd tərkibli mühitlər və dəniz suyu kimi yüksək korroziyalı mühitlər üçün uyğun olan korroziya müqavimətini və oksidləşmə müqavimətini əhəmiyyətli dərəcədə yaxşılaşdırır. Yüksək təzyiqli korroziyalı şəraitdə onun xidmət müddəti adi karbon polad top klapanlardan 3-5 dəfə çoxdur.

- Xüsusi Polad Döymələr (məsələn, 35CrMoA): Etibarlı material dəstəyi təmin edən həddindən artıq yüksək təzyiq və xüsusi iş şəraiti üçün fərdiləşdirilmişdir.

2. Yüksək Performanslı Aksesuarlar, Təhlükəsiz və Davamlı

Döymə Polad Yüksək Təzyiqli Flanşlı Klapanın bütün aksesuarları klapanın ümumi dayanıqlığını və təhlükəsizliyini təmin edən yüksək təzyiqli xüsusi materiallardan hazırlanır:

- Valf Gövdəsi: 2Cr13/A246-416 kimi aşınmaya davamlı və korroziyaya davamlı döymələrdən hazırlanmışdır, nitridlənmiş səthlə işlənmiş, əla burulma müqaviməti təklif edir. Arxa möhür quruluşu ilə aşağıya quraşdırılmış dizayn klapan sapının düşməsinin və medianın sızmasının qarşısını alır.

- Boltlar: 35CrMoA/A193-B7 yüksək təzyiqli xüsusi boltlardan istifadə edin, yüksək möhkəmlik və boşalmaya qarşı xüsusiyyətlər təklif edir, yüksək təzyiq şəraitinə uyğundur.

- Möhürlər: PTFE, PPL və flüororezin kimi yüksək təzyiqli xüsusi materiallardan hazırlanmışdır. Bəzi modellərdə metal bərk möhür + elastik köməkçi möhürdən ibarət üçlü strukturdan istifadə edilir, burada təzyiq nə qədər yüksək olarsa, möhür bir o qədər sıx olur, iki istiqamətli sıfır sızmaya nail olur və API 6D "sıfır sızma" standartına cavab verir.

3. Elmi Quruluş, Geniş Uyğunluq

İstismar şərtlərinə əsaslanan məqsədyönlü struktur dizaynları qəbul edərək, Döymə Polad Yüksək Təzyiqli Flanşlı Kürə Vana müxtəlif ssenarilər üçün uyğundur:

- Üzən top quruluşu: top və klapan oturacağı arasında sıx uyğunluğu təmin etmək üçün orta təzyiqə əsaslanan kiçik diametrli klapanlar üçün uyğundur. Sadə quruluş, etibarlı sızdırmazlıq.

- Sabit top quruluşu: Böyük diametrli klapanlar üçün uyğundur. Top yuxarı və aşağı vallarla dəstəklənir, açılış və bağlanma zamanı ofsetin qarşısını alır, işləmə momentini azaldır, yüksək təzyiq altında tez-tez işləməyə uyğundur və klapan kökünün aşınmasını azaldır.

- Antistatik və odadavamlı dizayn: Bəzi modellərdə təchiz edilmişdir. Antistatik dizayn statik qığılcımların qarşısını alır və odadavamlı dizayn möhürlər yandıqdan sonra metal-metala təmas vasitəsilə müvəqqəti sızdırmazlığa imkan verir, tez alışan və partlayıcı yüksək təzyiq şəraiti üçün uyğundur.

Bizim öhdəliyimiz

Çində peşəkar istehsalçı və təchizatçı kimi, DIYE VALVE "Əvvəlcə keyfiyyət, müştərinin üstünlüyü" fəlsəfəsinə sadiqdir. Fabrikimiz məhsulun keyfiyyətini təmin etmək üçün proses boyu ciddi nəzarətlə tam istehsal və sınaq sisteminə malikdir. Biz həmçinin peşəkar texniki dəstək və satış sonrası xidmət göstəririk və qlobal tərəfdaşlarla uzunmüddətli və sabit əməkdaşlıq əlaqələri qurmuşuq.

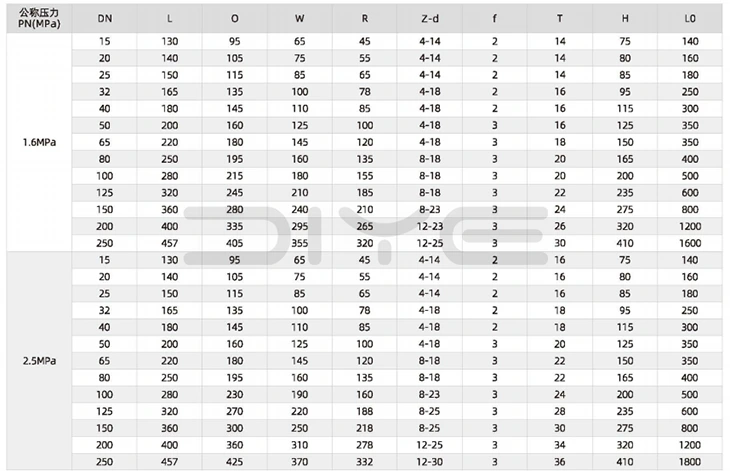

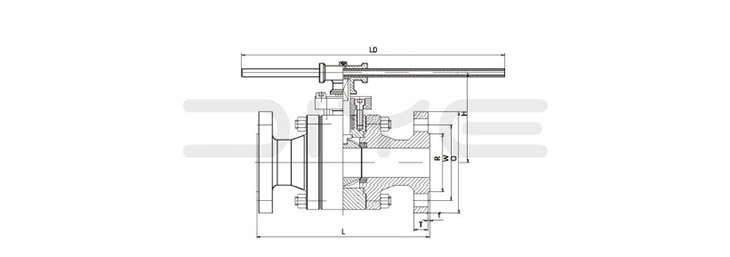

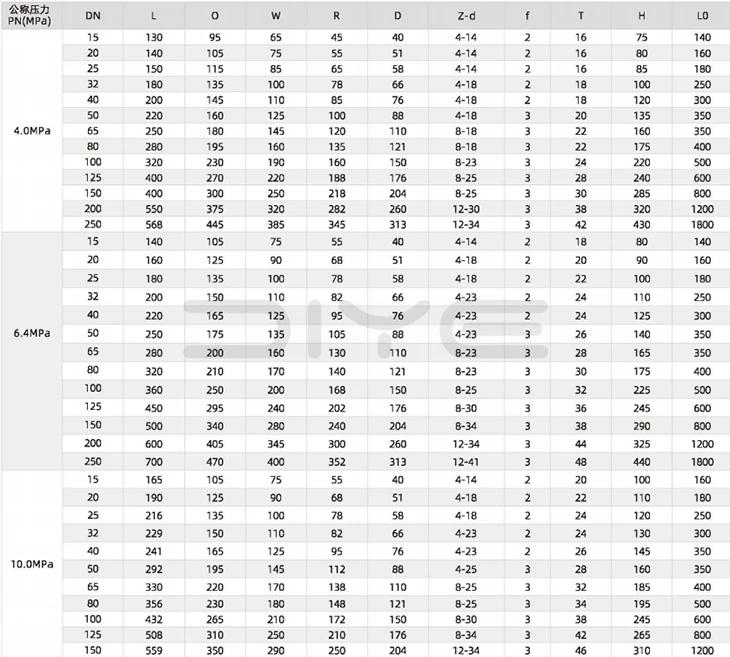

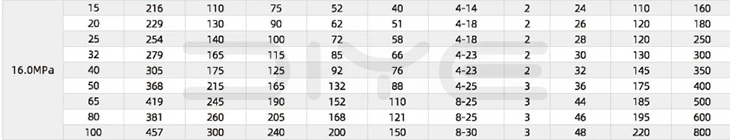

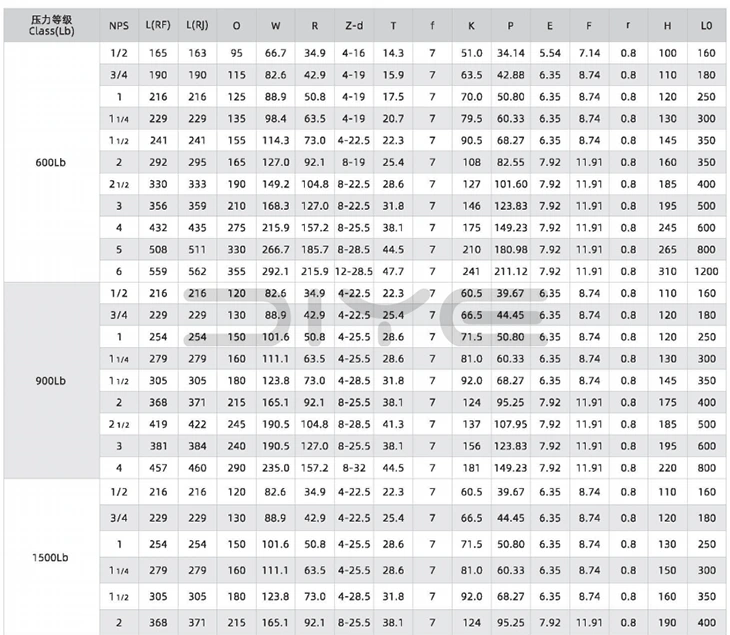

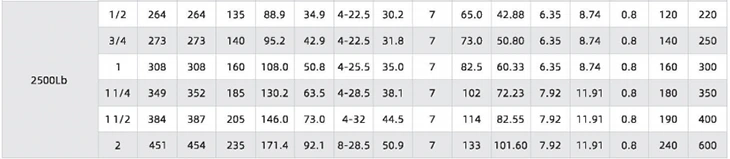

Texniki Parametrlər

Tez-tez verilən suallar

S: Döymə Polad Yüksək Təzyiqli Flanşlı Kürə Vana yüksək təzyiq altında sıfır sızma əldə edə bilərmi?

A: Yüksək təzyiqli iş şəraiti üçün uyğun ikiqat sızdırmazlıq dizaynını qəbul edir: ① Əsas Sızdırmazlıq: O, daxili elastik klapan oturacağı (PTFE/PPL/flüororezin) və klapan oturacağının arxasında O-halqası olan metal sərt möhürün birləşməsini qəbul edir. Orta təzyiq nə qədər yüksəkdirsə, klapan oturacağı topu bir o qədər sıx sıxır, iki istiqamətli sıfır sızma əldə edir və API 6D "sıfır sızma" standartına cavab verir; ② Klapanın gövdəsinin möhürlənməsi: Aşağıya quraşdırılmış klapan sapı + arxa möhür quruluşu + çox qatlı qablaşdırma möhürü qəbul edir. Qablaşdırma klapan sapında orta sızmanın qarşısını almaq və yüksək təzyiq altında klapan sapının burulması və qopmasının qarşısını almaq üçün yüksək təzyiqli xüsusi çevik qrafitdən və ya PTFE-dən hazırlanmışdır; ③ Antistatik/Yanğına davamlı Dizayn: Bəzi modellərdə quraşdırılmış antistatik yaylar var. Möhür yandırıldıqda, tez alışan və partlayıcı mühitlə iş şəraiti üçün uyğun olan metal-metala təmas vasitəsilə müvəqqəti sızdırmazlıq əldə edilə bilər.

S: Döymə Polad Yüksək Təzyiqli Flanşlı Kürə Vanasının üzən top və sabit top strukturları arasında hansı fərqlər var? Kalibrə görə necə seçmək olar?

A: ① Üzən top quruluşu: Kiçik kalibrlər (DN10~DN50) üçün adətən istifadə olunur, topun sabit dəstəyi yoxdur və möhür orta təzyiqlə topu birtərəfli klapan oturacağına basmaqla əldə edilir. Sadə bir quruluşa, kiçik açılma və bağlanma momentinə və aşağı qiymətə malikdir, adi yüksək təzyiqli və kiçik axınlı iş şəraiti üçün uyğundur; ② Sabit Top Quruluşu: Geniş çaplı (DN65~DN300) adətən istifadə edilən top, yuxarı və aşağı klapan sapları ilə sabit şəkildə dəstəklənir, açılış və bağlanma zamanı ofset yoxdur, güclü təzyiq daşıyıcı sabitlik, yüksək təzyiq, böyük axın və tez-tez işləmə iş şəraiti üçün uyğundur. Diye üzən top və ya sabit top strukturlarını müştəri ehtiyaclarına və iş şəraitinə uyğun olaraq fərdiləşdirə bilər.

S: Döymə Polad Yüksək Təzyiqli Flanşlı Kürə Vanasını yüksək təzyiqli iş şəraitində quraşdırmaq üçün əsas ehtiyat tədbirləri hansılardır?

A: ① Flanş bağlantısı: Boltlar 35CrMoA/A193-B7 kimi yüksək təzyiqli xüsusi boltlar olmalıdır və qeyri-bərabər qüvvə səbəbindən klapan gövdəsinin çatlamasını qarşısını almaq üçün "diaqonal vahid və addım-addım sıxma" prinsipi qəbul edilməlidir və fırlanma momenti standart qaydalara uyğun olmalıdır; ② Orta axın istiqaməti: Klapanın gövdəsinin axın istiqaməti işarəsinin orta axın istiqaməti ilə uyğun olduğunu təsdiq edin; tam portlu top klapanlarının axını istiqamətində heç bir məhdudiyyət yoxdur; ③ Quraşdırma mühiti: Günəş işığına və yağışa açıq havada məruz qalmaqdan çəkinin və top nüvəsinin tıxanmasının qarşısını almaq üçün quraşdırmadan əvvəl boru kəməri çirklərini təmizləyin; ④ Təzyiq Testinin Qəbulu: Quraşdırıldıqdan sonra yerində təzyiq sınağı aparılmalıdır. Su təzyiqinin sınaq təzyiqi nominal təzyiqdən 1,5 dəfə, hava təzyiqi sınaq təzyiqi isə nominal təzyiqdən 1,1 dəfə çoxdur. Yalnız heç bir sızma olmadığı təqdirdə istifadəyə verilə bilər.
