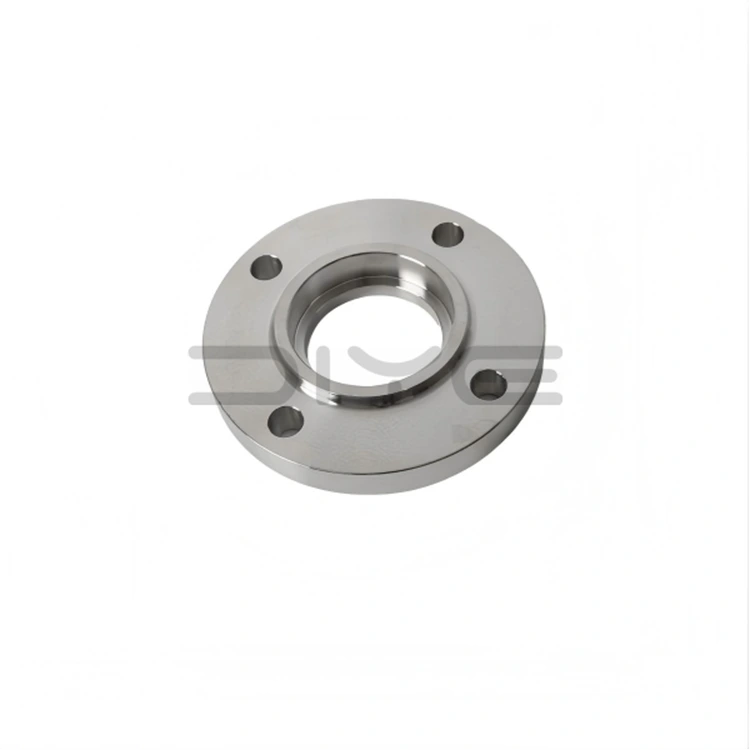

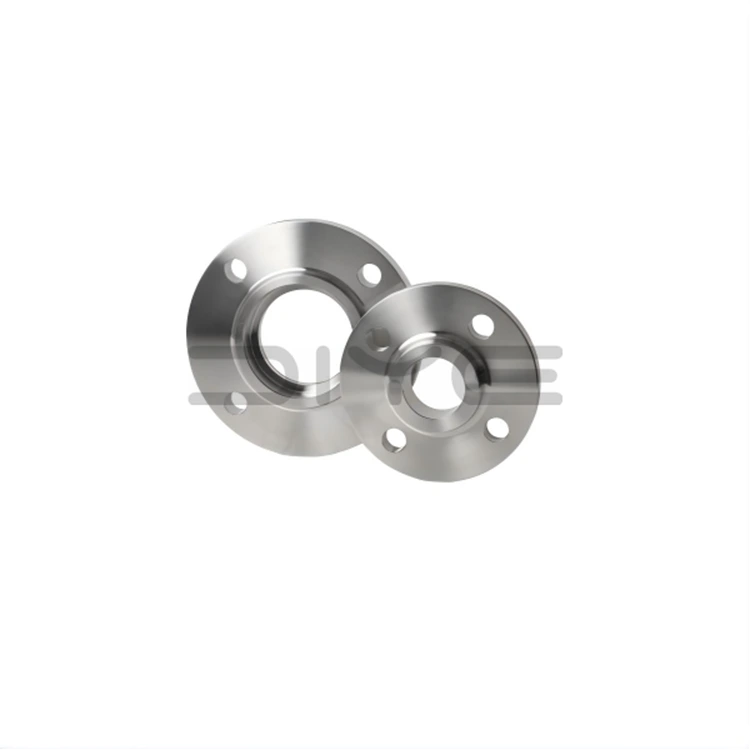

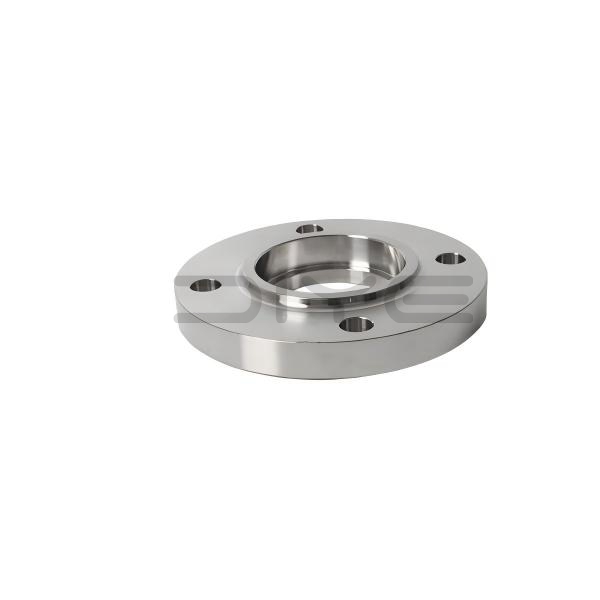

Soket qaynaq flanşı

Soket Qaynaq Flanşı, bir ucunda daxili yuva yivi olan boyunlu saxta flanşdır. Quraşdırma zamanı polad boru rozetkaya daxil edilir və xarici qaynaq qaynağı ilə bərkidilir ki, bu da borunun ucunun əyilməsinə və ya qaynaq qaynağı üçün dayaq lövhəsinin istifadəsinə ehtiyacı aradan qaldırır. Məhsullar ilk növbədə ASME B16.5 standartlarına uyğun olaraq, 150-dən Sinif 2500-ə qədər təzyiq dərəcələrini əhatə etməklə istehsal olunur ki, bu da onları kiçik diametrli, yüksək təzyiqli boru sistemləri üçün seçilən ayrıla bilən birləşməyə çevirir.

Standart Sızdırmazlıq Səthi Növləri

1. RF (Qaldırılmış Üz): Ümumi iş şəraiti üçün uyğun olan spiral yara contaları və PTFE contaları ilə uyğun gələn sənayenin əsas növü.

2. RJ (Ring Joint): Həddindən artıq yüksək temperatur və yüksək təzyiq şərtləri üçün nəzərdə tutulmuşdur, metal halqa contalarına uyğundur.

3. MFM (Uyğun Üz): Contanın aşınmasının və sıxılmasının qarşısını alır, sərt şəraitdə sızdırmazlıq sabitliyini yaxşılaşdırır.

İş prinsipi və qaynaq prosesi

1. Borunun Yerləşdirilməsi: Boru daxili pillə ilə təmasda olana qədər rozetkaya daxil edin, sonra istilik genişlənməsinin boşluğunu təmin etmək üçün bir qədər geri çəkin.

2. Fileto qaynağı: Borunun xarici divarının və flanş boynunun qovşağında davamlı xarici qaynaq qaynaqlarını yerinə yetirin.

3. Sızdırmazlıq və Gərginliyin aradan qaldırılması: Qaynaq strukturun bərkidilməsini və sızdırmazlığını təmin edir; daxili boşluq istilik genişlənməsini udur, qaynağın çatlamasına mane olur.

4. Qeyri-dağıdıcı sınaq: Kritik kiçik diametrli sistemlərin dəqiq sızdırmazlığını təmin etmək üçün qaynaq PT nüfuz sınağına məruz qala bilər.

Əsas Struktur Üstünlükləri

1. Özünü mərkəzləşdirən Rozetkalı Qaynaq Flanşı: Quraşdırılmış rozetka qaynaq flanşı boruların avtomatik düzülməsinə imkan verir, quraşdırılması asanlaşdırır və yüksək koaksiallığı təmin edir.

2. İnteqral Döymə Quruluş: Bir parça saxta boyun dizaynı əla sərtlik və sabit təzyiq müqavimətini təmin edir.

3. Effektiv və Rahat Qaynaq: Sürətli tikintiyə imkan verən və tam nüfuzedici qaynaq ehtiyacını aradan qaldıran yalnız xarici fileto qaynaqları tələb olunur.

4. Termal Stressdən Mühafizə: Yüksək temperaturlu termal gərginliyi aradan qaldırmaq və birgə nasazlığın qarşısını almaq üçün borunun dibində xüsusi genişlənmə boşluğu təmin edilmişdir.

Spesifikasiyalar və Material Seçimləri

1. Standart Ölçülər: Əsasən DN15–DN50 (NPS 1/2″–2″), kiçik diametrli yüksək təzyiq sistemləri üçün optimallaşdırılmışdır.

2. Təzyiq Qiymətləri: Ümumi istifadə olunan spesifikasiyalar orta və yüksək təzyiq şəraiti üçün uyğun olan Class 300/600 və yuxarıdır.

3. Material növləri: ASTM A105 karbon poladı, 304/316L paslanmayan polad, yüngül lehimli polad və aşağı temperaturlu döymə poladda mövcuddur.

Tətbiq Ssenariləri və Xidmət İmkanları

DIYE VALVE Socket Welding Flanşları neft və qaz, kimya, enerji istehsalı və beynəlxalq mühəndislik layihələrində geniş istifadə olunur. Biz stokda standart ölçüləri, eləcə də qeyri-standart ölçülər və xüsusi materiallar üçün tam fərdiləşdirilmiş həllər təklif edirik. Hər bir məhsul dünya üzrə müxtəlif layihələrin tələblərinə tam uyğunluğu təmin edən tam orijinal istehsalçının keyfiyyət yoxlaması hesabatı, material sertifikatı, qüsurların aşkarlanması məlumatları və ixrac sənədlərinin tam dəsti ilə gəlir.

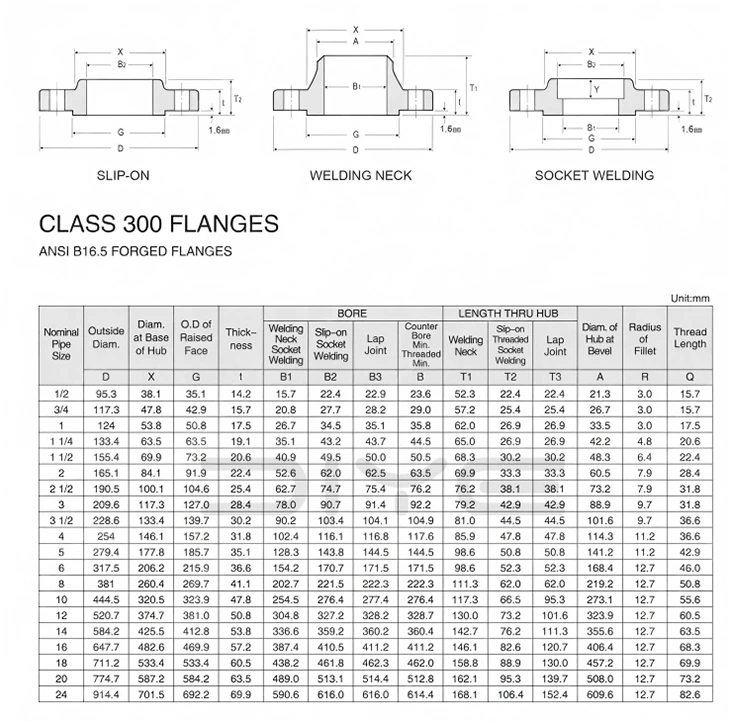

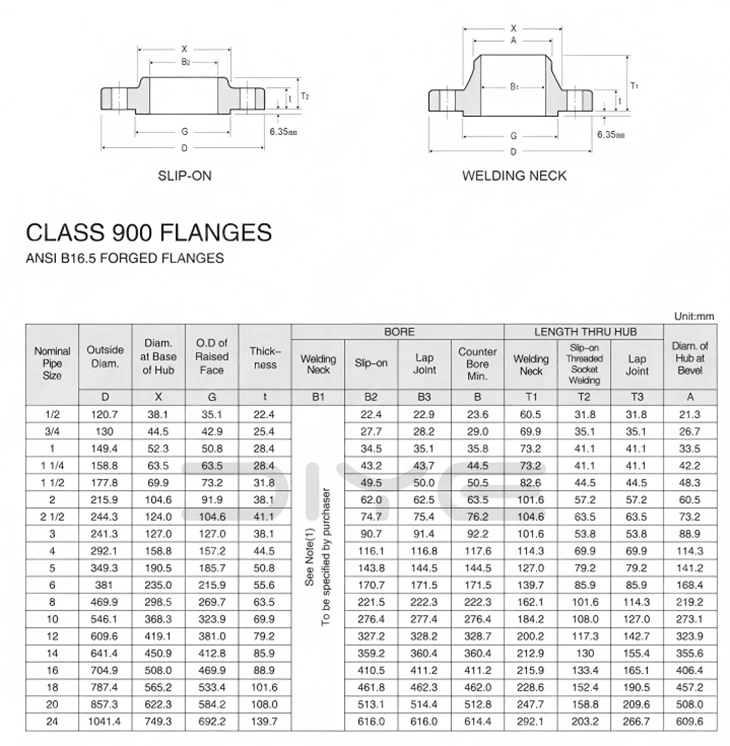

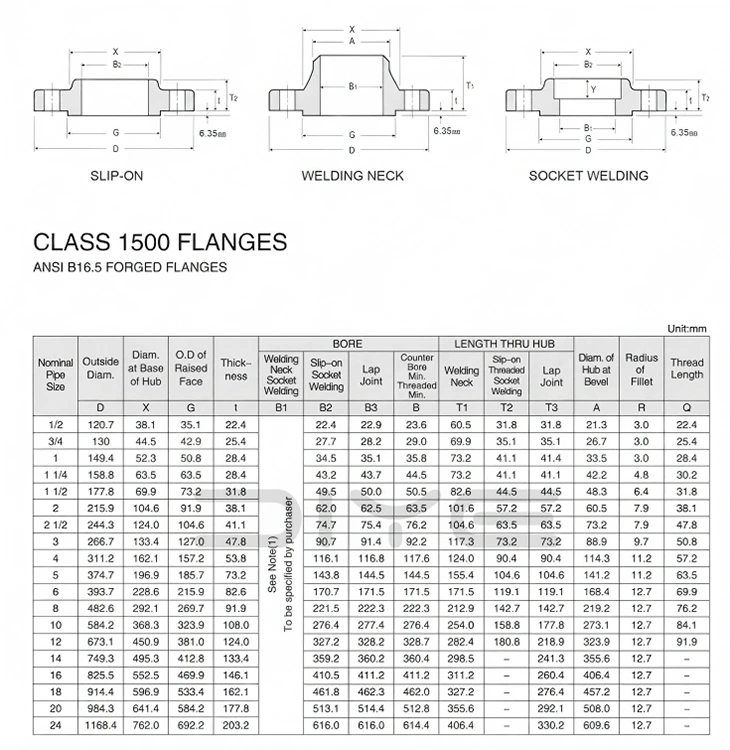

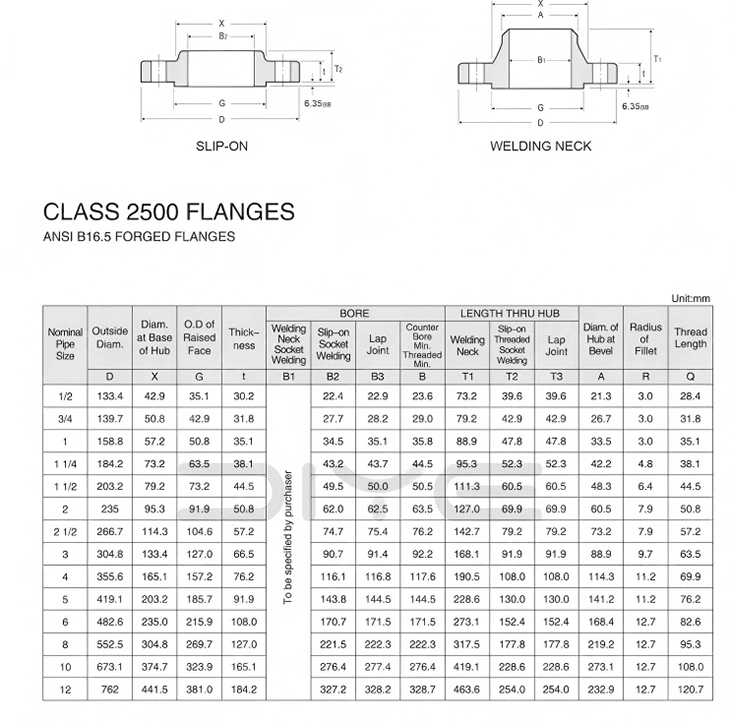

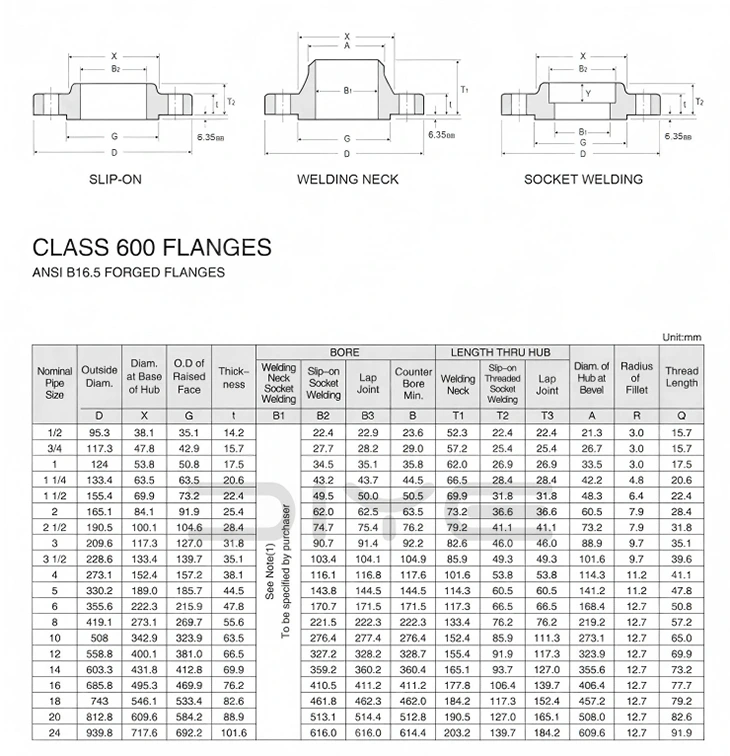

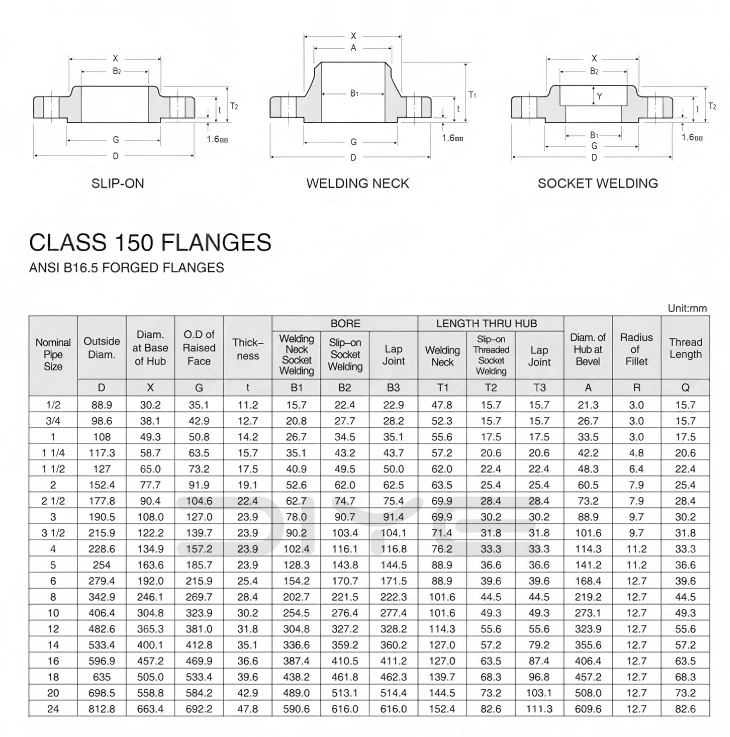

Texniki Parametrlər
